Электрика — единственный этап, где ошибка может быть не просто дорогой, а опасной. Но базовую разводку в квартире при аккуратности и соблюдении правил можно сделать самостоятельно. Разберём схему, выбор кабеля и защиту, чтобы потом не рисковать домом.
Перед любыми работами с проводкой отключите автомат и проверьте отсутствие напряжения индикатором. Если вы не уверены в своих силах — пригласите электрика на ответственные этапы, особенно подключение щитка.
Основная схема разводки
Продумайте план: на каждую группу (розетки, освещение, кухня, ванная) — отдельная линия со своим автоматом. Это позволит отключать одну зону, не обесточивая квартиру, и упростит поиск неисправностей.
- Освещение — автомат 10 А, кабель 1,5 мм².
- Розетки — автомат 16 А, кабель 2,5 мм².
- Кухня и мощные приборы — автомат 20–25 А, кабель 4 мм².
- УЗО — на группы с розетками в ванной и кухне для защиты от утечек.
Как выбрать сечение кабеля
Толщина жилы напрямую связана с током нагрузки. Медный кабель 1,5 мм² выдерживает около 16 А, 2,5 мм² — около 25 А, 4 мм² — около 32 А. Никогда не «экономите» на сечении: слишком тонкий кабель греется и может вызвать пожар.
| Сечение | Назначение | Макс. ток |
|---|---|---|
| 1,5 мм² | Освещение | ~16 А |
| 2,5 мм² | Розетки | ~25 А |
| 4 мм² | Кухня, духовка | ~32 А |
Порядок действий
- Составьте план и разметьте трассы (розетки обычно на высоте 30 см, выключатели — 90 см).
- Пробейте штробы и проложите кабель в гофре с запасом на концах.
- Установите подрозетники и распаечные коробки.
- Соедините провода в коробках аккуратными скрутками или клеммами (ВВГ — только в гофре).

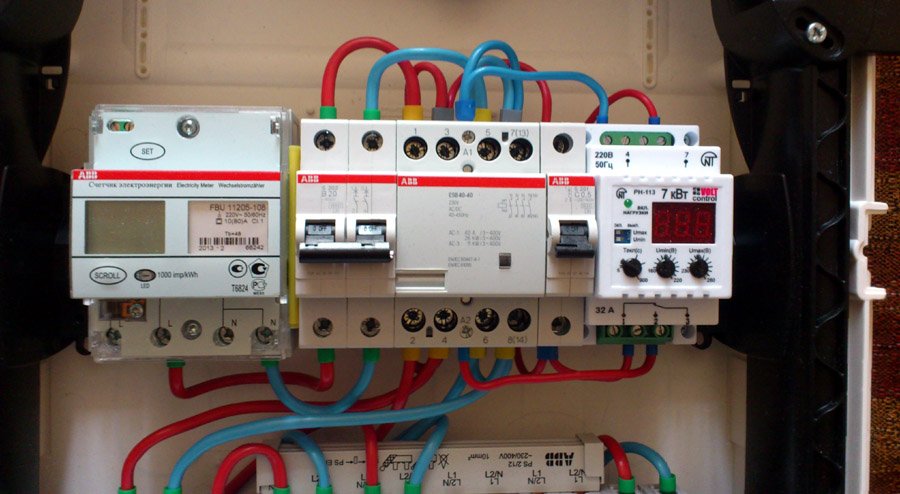

- Подключите линию к щитку через соответствующий автомат.
- Проверьте работу индикатором и тестером до закрытия штроб.
Используйте кабель с разными цветами жил (фаза — коричневый, ноль — синий, заземление — жёлто-зелёный) и не перепутывайте их. Это спасёт вас и будущих мастеров от путаницы.
Главные правила безопасности
- Не соединяйте медь и алюминий напрямую — только через клеммы.
- Не укладывайте кабель рядом с трубами отопления без изоляции.
- Не оставляйте соединения в стене — только в распаечных коробках с крышками.
- Не заклеивайте штробы до проверки схемы под нагрузкой.
Сфотографируйте схему и расположение коробок перед закрытием стен. Через годы эта картинка избавит вас от ошибок при сверлении и ремонте.
Итог
Уважение к сечению, защите и цветам проводов — залог безопасной проводки. Аккуратно выполненная электрика прослужит десятилетия. Когда черновые работы готовы, переходите к чистовой отделке.
